Thang Máy Gia Đình 250Kg

Thang máy gia đình 250kg là dòng cầu thang máy gia đình đáp ứng hoàn hảo nhu cầu di chuyển cho các gia đình từ 3 đến 4 thành viên. Với thiết kế nhỏ gọn, tải trọng thang máy 250kg này giúp tiết kiệm diện tích thông thủy tối đa mà vẫn đảm bảo hiệu suất vận hành êm ái. Trong bài viết này, HOANGSAVIET sẽ giới thiệu đến bạn bản vẽ chi tiết và báo giá dòng thang máy này. Tham khảo ngay

Thông Số Kỹ Thuật Thang Máy Gia Đình 250kg

Thang máy gia đình 250kg được cấu tạo các giống các dòng loại nhỏ khác danh cho nhà cải tạo, không hố pit với những thông số kỹ thuật sau:

• Hãng linh kiện: Kinetec Elevator, Nidec KDS, Hitachi, Mitsubishi, Hyundai….

• Loại thang: Thang máy gia đình

• Tải trọng: 250kg

• Số điểm dừng: Tối đa 7 tầng

• Tốc độ: 0,3 - 0,6 m/s

• Kích thước giếng thang (mm): từ 1000 x 1100 đến 1200 x 1300

• Kích thước cabin (mm): Từ 700 x 650mm đến 900 x 850mm

• Chiều cao OH: tối thiểu 2800mm

• Chiều sâu hố PIT: 100mm

• Động cơ: Công suất từ 3.0kw đến 5.5kw nhập khẩu từ hãng Kinetec, Nidec, Hitachi, Mitsubishi….

• Kích thước cửa thang máy: rộng 600mm

• Loại cửa: Cửa kính bản lề mở tay hoặc tự động

• Loại thang máy: Có phòng máy hoặc không có phòng máy (Kinetec cáp tròn/cáp dẹt)

Bản Vẽ Chi Tiết Kích Thước Thang Máy Gia Đình 250kg

Bản vẽ chi tiết và thông số kích thước của thang máy gia đình 250kg (thường chở được từ 3 - 4 người) có thể thay đổi tùy theo thiết kế đối trọng:

Bản Vẽ Kích Thước Thang Máy 250kg Nhỏ Nhất

Đây là kích thước thang máy gia đình 250kg nhỏ nhất, có thể lắp đặt trong nhiều không gian. Đặc biệt hay dùng trong các căn nhà phố hẹp, nhà ở sau cải tạo, công trình mini với sức tải khoảng 1 - 3 người/ lượt.

• Kích thước hố Pit: 1000mm (R) x 1100mm (S).

• Kích thước Cabin: 700mm (R) x 650mm (S) x 2200mm (C).

• Kích thước cửa thang máy: 600mm (R) x 2100mm

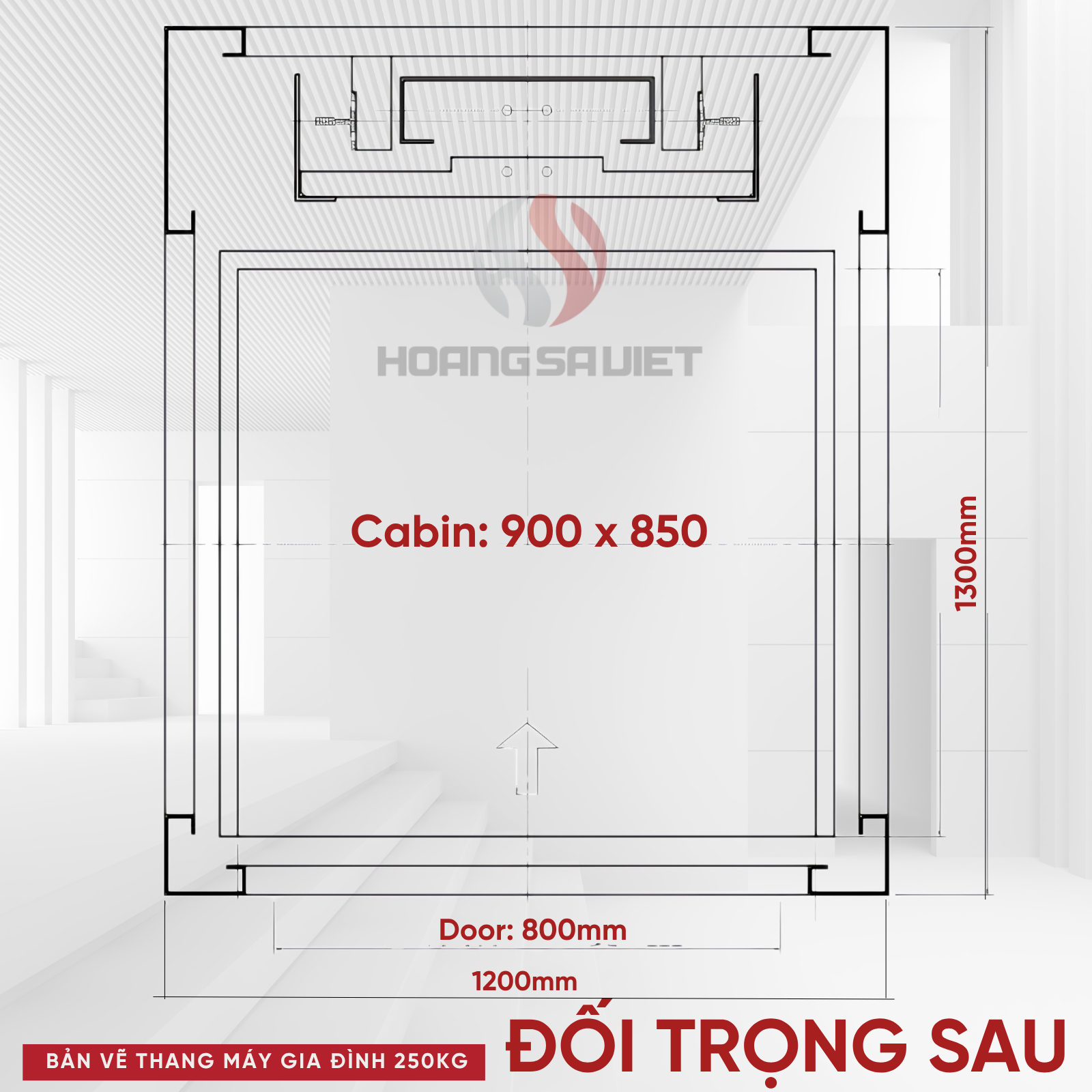

Bản Vẽ Kích Thước Thang Máy 250kg Lớn Nhất

Nằm trong khoảng tiêu chuẩn của dòng cầu thang máy gia đình thường ứng dụng tại công trình nhà ở có diện tích <45m2. Dưới đây là thông số kích thước và bản vẽ của dòng thang máy 250kg lớn nhất:

• Kích thước hố Pit: 1200mm (R) x 1300mm (S).

• Kích thước Cabin: 900mm (R) x 850mm (S) x 2200mm (C).

• Kích thước cửa thang máy: 800mm (R) x 2100mm (C).

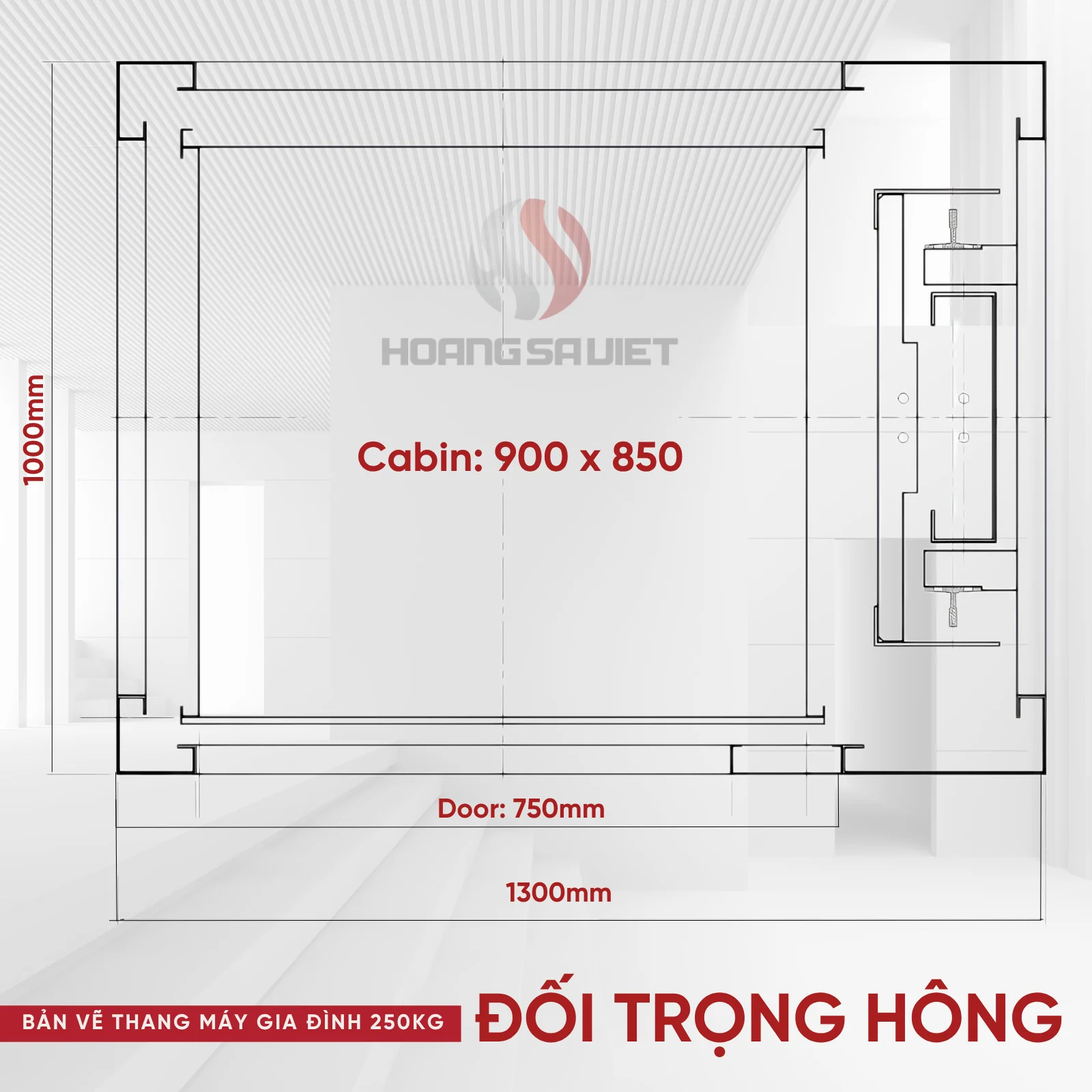

Bản Vẽ Kích Thước Thang Máy 250kg Đối Trọng Hông

Những gia đình nào muốn chọn cầu thang máy gia đình 250kg có cửa rộng, thuận tiện khi ra vào thì nên dùng kiểu đối trọng hông. Dưới đây là thông số kích thước và bản vẽ của dòng đối trọng hông:

• Kích thước hố Pit: 1300mm (R) x 1000mm (S).

• Kích thước Cabin: 850mm (R) x 800mm (S) x 2200mm (C).

• Kích thước cửa thang máy: 750mm (R) x 2100mm (C).

Báo Giá Thang Máy Gia Đình 250kg Tham Khảo

Chi phí hoàn thiện một hệ thống cầu thang máy phụ thuộc lớn vào xuất xứ và số tầng phục vụ thực tế của công trình. Tại thị trường Việt Nam, giá thang máy phân khúc 250kg dao động cụ thể như sau:

• Dòng Thang Máy Cáp Kéo Liên Doanh: Giá trọn gói dao động từ 300,000,000 đồng đến 400,000,000 đồng. Mức giá này rất phù hợp với túi tiền của các hộ gia đình, linh kiện dễ thay thế và thời gian đặt hàng nhanh chóng.

• Dòng Thang Máy Cáp Kéo Nhập Khẩu: Giá trọn gói từ 500,000,000 đồng đến 800,000,000 đồng

• Dòng Thang Máy Thủy Lực Nhập Khẩu: từ 350,000,000 đồng đến 600,000,000 đồng.

• Dòng Thang Máy Trục Vít Nhập Khẩu: từ 1,000,000,000 đồng trở lên

Phân Biệt Thang Máy 250kg Liên Doanh Và Nhập Khẩu

Như báo giá phía trên cho ta thấy giá của thang máy liên doanh và thang máy nhập khẩu chênh lệch nhau khá lớn, vậy từ sự chênh lệch giá này đến từ đâu, phân biệt sự khác nhau giữa thang máy liên doanh và thang máy nhập khẩu dưới đây:

Thang Máy Liên Doanh

Thang máy liên doanh có giá thành vô cùng hợp lý và dễ tiếp cận nhờ sự kết hợp linh hoạt giữa các linh kiện nhập khẩu và năng lực sản xuất nội địa.

• Nguồn gốc thiết bị: Các thiết bị cốt lõi quyết định tính an toàn như máy kéo, tủ điều khiển, hệ thống cáp tải và biến tần vẫn được nhập khẩu chính hãng từ các thương hiệu lớn trên thế giới.

• Gia công cabin: Khung cơ khí và vách cabin được đo đạc, gia công trực tiếp tại các nhà máy cơ khí có tay nghề cao trong nước để tối ưu chi phí.

• Độ linh hoạt kích thước: Có ưu thế tuyệt đối về sự linh hoạt, sẵn sàng may đo và tùy biến theo mọi hiện trạng thực tế của công trình mà không đòi hỏi hố thang phải xây dựng vuông vắn hoàn hảo.

• Tiến độ và bảo dưỡng: Thời gian đặt hàng nhanh chóng, chi phí bảo trì định kỳ hay thay thế linh kiện về lâu dài cực kỳ rẻ và luôn sẵn có trên thị trường.

Thang Máy Nhập Khẩu

Thang máy nhập khẩu được thiết kế, sản xuất và đóng gói đồng bộ 100% từ các nhà máy chính hãng đặt tại nước ngoài trước khi vận chuyển nguyên chiếc về Việt Nam.

• Cấu thành giá thành: Giá thành rất cao do phải gánh thêm nhiều chi phí về thuế nhập khẩu nguyên chiếc, phí vận chuyển tàu biển quốc tế và các chứng nhận tiêu chuẩn an toàn khắt khe của châu Âu hoặc Nhật Bản (ví dụ: thang máy Hitachi, thang máy Schindler...)

• Chất lượng hoàn thiện: Mang lại độ hoàn thiện cơ khí đỉnh cao với các đường nét sắc sảo, tinh tế đến từng chi tiết nhỏ và tôn lên vẻ đẹp thẩm mỹ xa hoa cho công trình.

• Yêu cầu kỹ thuật xây dựng: Đòi hỏi quy trình khảo sát và xây dựng hố thang chính xác theo từng mẫu cầu thang máy. Do loại nhập đã được cố định kích thước.

• Thời gian và hậu mãi: Thời gian chờ đặt hàng nhập khẩu kéo dài từ vài tháng và chi phí bảo dưỡng, thay thế linh kiện độc quyền sau này đắt đỏ hơn dòng liên doanh rất nhiều.

Các Công Nghệ Phổ Biến Trong Thang Máy Gia Đình

Trên thị trường thang máy (Cầu thang máy) hiện nay có ba loại công nghệ phổ biến nhất là công nghệ cáp kéo, công nghệ thủy lực, công nghệ trục vít. Để Quý khách không mất tiền uổng phí khi quyết định lắp đặt, chúng tôi sẽ phân tích kỹ lưỡng tính chất, ưu & nhược của từng loại để bạn đưa ra lựa chọn

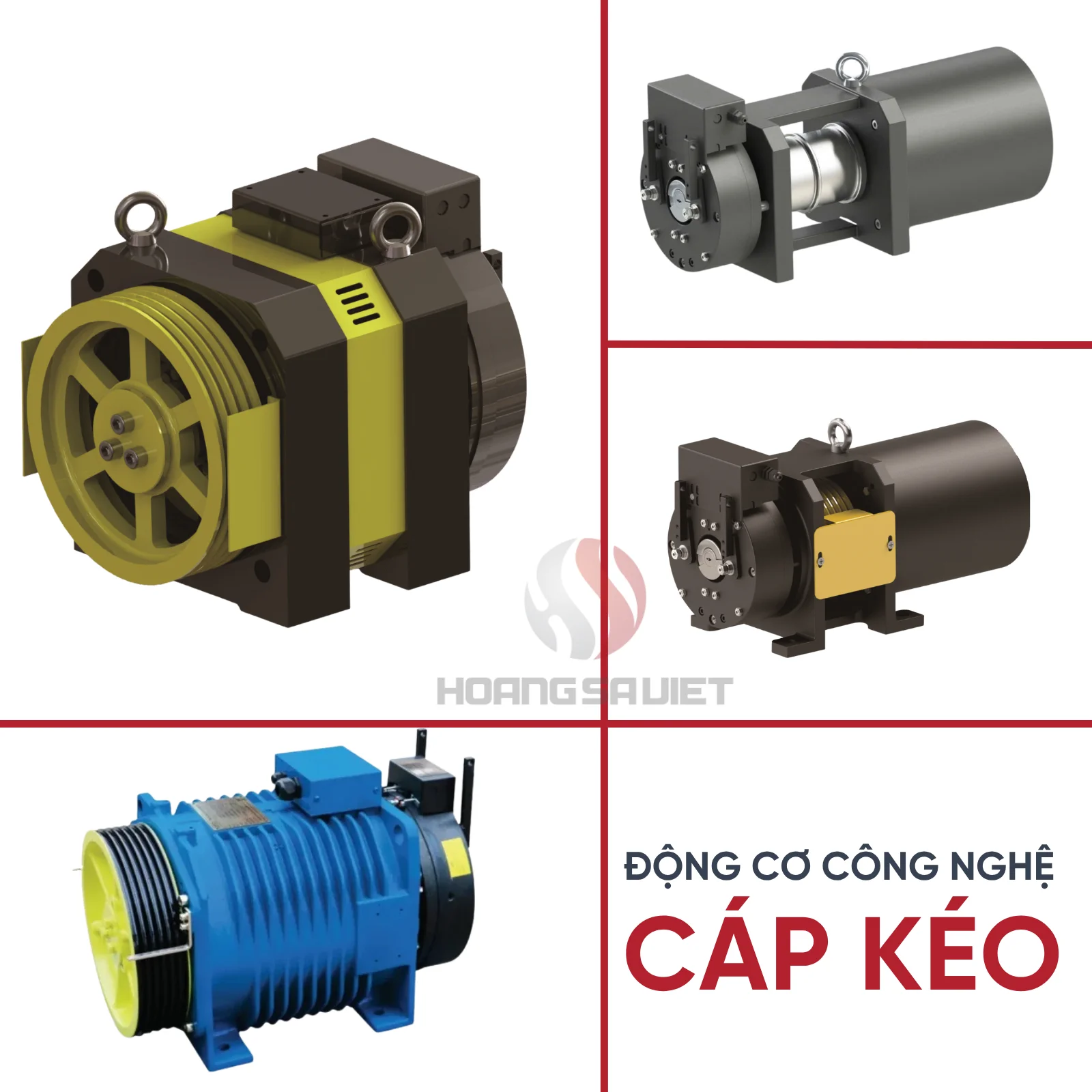

Công Nghệ Cáp Kéo

Thang máy cáp kéo là loại công nghệ phổ biến nhất thế giới hiện nay nhờ độ an toàn tuyệt đối và sự linh hoạt vượt trội trong thiết kế kiến trúc.

Đây cũng là giải pháp công nghệ duy nhất không bị giới hạn số tầng phục vụ, có khả năng ứng dụng hoàn hảo cho mọi chiều cao công trình từ nhà phố cho đến các tòa nhà chọc trời.

• Cơ chế vận hành: Hệ thống sử dụng các sợi cáp tải chuyên dụng để kết nối cabin ở một đầu và đối trọng ở đầu còn lại. Sợi cáp này được chạy vòng qua một puly ma sát gắn liền với trục motor của máy kéo. Khi động cơ vận hành, puly sẽ quay theo và tạo ra lực ma sát lớn giữa dây cáp với các rãnh puly, từ đó kéo dây cáp chuyển động để điều khiển cabin di chuyển lên hoặc xuống một cách chính xác.

• Ưu điểm vượt trội: Tốc độ vận hành nhanh, nhờ tính phổ biến cao nên dòng công nghệ này có giá thang máy rất rẻ, linh kiện thay thế luôn sẵn có và chi phí bảo trì định kỳ thấp. Ngoài ra, thiết bị có khả năng hoạt động ổn định ổn định cao và chịu được tần suất sử dụng liên tục của gia đình.

• Nhược điểm: Đối với dòng tải trọng 250kg thì công nghệ cáp kéo sẽ yêu cầu OH từ 2800mm. Phù hợp nhất đối với công trình thang máy gia đình 3 tầng

Công Nghệ Thủy Lực

Đây là công nghệ mới xuất hiện và chưa quá phổ biến tại Việt Nam, chỉ có một vài đơn vị lắp đặt.

• Cơ chế vận hành: Hệ thống sử dụng máy bơm để đẩy dầu thủy lực vào xi lanh piston, tạo áp suất nâng cabin đi lên. Khi đi xuống, hệ thống mở van xả để dầu tự động chảy ngược về bể chứa nhờ trọng lực của cabin.

• Ưu điểm: Tiết kiệm diện tích xây dựng tối đa do không yêu cầu khắt khe về độ sâu hố Pit và chiều cao tầng trên cùng OH.

• Nhược điểm: Chi phí đầu tư ban đầu rất cao và có rủi ro rò rỉ dầu thủy lực sau thời gian dài sử dụng gây mùi khó chịu.

Công Nghệ Trục Vít

Thang máy trục vít được đánh giá là loại công nghệ mới lạ và độc đáo nhất trong bộ ba giải pháp hiện nay. Tuy nhiên dòng sản phẩm này vẫn chưa xuất hiện nhiều tại thị trường Việt Nam, do đó gia chủ nên cân nhắc kỹ lưỡng về tính sẵn có của linh kiện trước khi xuống tiền mua.

• Cơ chế vận hành: Một cây trục vít bằng thép được lắp thẳng đứng xuyên suốt hố thang. Khi động cơ quay, hệ thống đai ốc gắn với cabin sẽ xoay quanh trục vít để đẩy cabin lên xuống theo các vòng ren, tương tự như cách vặn bu lông vào con ốc.

• Ưu điểm vượt trội: Không yêu cầu đào hố Pit sâu và không đòi hỏi chiều cao tầng trên cùng OH quá lớn

• Nhược điểm: Tốc độ di chuyển tương đối chậm, giá thành thiết bị rất cao và chi phí thay thế các linh kiện độc quyền tương đối đắt đỏ.

Lưu Ý Khi Lựa Chọn Kích Thước Thang Máy 250kg

Để tránh lựa chọn sai lầm, bạn nên cân nhắc các lưu ý lựa chọn kích thước thang máy sau đây:

• Xác Định Rõ Nhu Cầu Sử Dụng: Gia chủ cần đảm bảo tải trọng 250kg và sức chứa tối đa 2 đến 3 người phù hợp với lối sinh hoạt của gia đình mình, không có nhu cầu vận chuyển đồ đạc quá cồng kềnh thường xuyên.

• Nắm Rõ Các Thông Số Kỹ Thuật Của Thang Máy: Hãy yêu cầu đơn vị phân phối cung cấp rõ ràng các thông số về kích thước thông thủy hố thang, chiều sâu hố Pit và chiều cao tầng trên cùng OH để khớp nối chính xác với bản vẽ thiết kế kiến trúc tổng thể

• Kích Thước Thang Máy Trong Công Trình Đặc Biệt: Với những ngôi nhà phố có hình dạng méo mó, góc cạnh hoặc nhà cải tạo bị vướng hệ thống móng băng, cần có sự can thiệp của các kỹ sư chuyên ngành để đưa ra giải pháp dựng khung hố thép hoặc chuyển đổi vị trí đặt đối trọng nhằm tối ưu lòng cabin. Đới với công trình khó bạn nên tham khảo các sản phẩm của thang máy mini cho nhà cải tạo

• Diện Tích Mặt Sàn Của Gia Đình: Thang máy gia đình 250kg phù hợp nhất khi mặt sàn nhà bạn có diện tích từ 45m² trở lên Nếu nhà bạn chỉ có diện tích 40m² thì chúng tôi khuyến khích bạn nên chọn thang máy gia đình 200kg để tối ưu diện tích

• Tham Khảo Giá Nhiều Nơi: Đừng vội vàng chốt hợp đồng ngay từ đơn vị đầu tiên. Gia chủ nên tiến hành tham khảo báo giá và năng lực thi công từ 2 đến 3 đơn vị uy tín để có sự so sánh khách quan về chất lượng thiết bị lẫn chính sách hậu mãi.

Quy Trình Lắp Đặt Cầu Thang Máy Tại Hoàng Sa Việt

Hoàng Sa Việt xây dựng quy trình lắp đặt cầu thang máy nghiêm ngặt nhằm mang lại sự an toàn tuyệt đối cho người sử dụng:

• Bước 1: Tiếp nhận và khảo sát mặt bằng: Đội ngũ kỹ sư tiến hành đo đạc hiện trạng công trình, kiểm tra độ nghiêng dốc của hố thang và độ sâu hố Pit.

• Bước 2: Bàn giao bản vẽ kỹ thuật: Cung cấp bản vẽ chi tiết hố thang để thi công phần thô hoặc dựng khung thang máy đúng kỹ thuật.

• Bước 3: Chuẩn bị thiết bị: Vận chuyển toàn bộ linh kiện cơ khí, máy kéo, tủ điện đến công trình và bảo quản đúng tiêu chuẩn.

• Bước 4: Thi công lắp đặt cơ khí: Định vị ray dẫn hướng, lắp đặt khung cabin, hệ thống cáp tải và đối trọng.

• Bước 5: Lắp đặt hệ thống điện: Đấu nối tủ điều khiển, hệ thống cảm biến an toàn và lập trình gọi tầng.

• Bước 6: Kiểm định và bàn giao: Tiến hành chạy thử tải, kiểm định an toàn và bàn giao chìa khóa vận hành cho gia chủ kèm chính sách bảo hành lâu dài, uy tín.
